Impression de référence


Nouvelle construction d'un double jardin d'enfants, Uttigen

2008

Line

Le nouveau jardin d'enfants double à Uttigen a été conçu et construit comme un bâtiment en bois pur. Le bâtiment doit être simple et peu coûteux. L'utilisation devrait également rester variable - les réunions scolaires devraient également pouvoir s'y tenir.

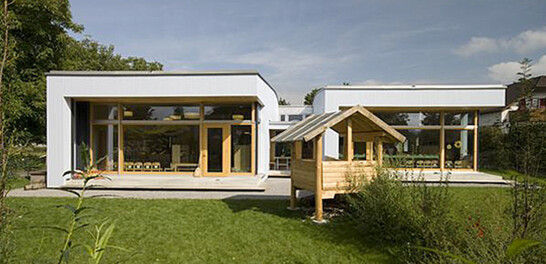

Vue Extérieure Jardin zoom
Vue Extérieure Jardin
Vue extérieure du côté de l'entrée zoom
Vue extérieure du côté de l'entrée
Intérieur lumineux avec plafond acoustique zoom
Intérieur lumineux avec plafond acoustique
Vue en galerie zoom
Vue en galerie
Façade Sud-Nord zoom
Façade Sud-Nord

Les Vœux

En plus de la maternelle et des salles de formation, une salle d'équipement séparée est intégrée dans l'apparence générale. La norme d'isolation de la coque extérieure est équivalente à la norme Minergie. Cependant, l'installation de ventilation de confort et la certification n'ont pas été effectuées. La structure du toit est librement tendue sur 8,70 m afin de créer un espace aussi grand que possible sans interférence des supports. Le toit est surmonté d'un caisson de 320 mm de haut pour supporter les charges de la lourde structure du toit (végétalisation extensive). Le système Lignatur s'est avéré être une structure porteuse optimale, puisque la courbure de la toiture peut également être formée avec des éléments de différentes largeurs.


Les mesures acoustiques de la pièce sont également directement intégrées dans les éléments de lignature. Les murs sont de construction à ossature normale. D'une part, le raidissement est résolu par le panneau intérieur, composé d'un panneau Livingboard. Ce Livingboard est aussi la planche intérieure, c'est pourquoi un panneau collé sans formaldéhyde a été explicitement choisi. Des poutres d'acier serrées dans la fondation en béton contreventent le bâtiment à l'avant de la fenêtre. Ce système a été choisi parce qu'il n'y a pas de murs de contreventement qui peuvent prendre le contreventement en croix. Un plafond signature a également été utilisé dans la galerie existante pour permettre les mêmes mesures acoustiques que dans la toiture.

Données de construction

  • Portée du toit: 8,7 m
  • Longueur: 30,1m
  • Largeur: 19,7 m

Services de Timbatec

  • Statique
  • Raidissement / stabilité globale
  • Appel d'offres
  • Détails / Solutions détaillées
  • Accompagnement et conseil aux entrepreneurs/architectes
  • Inspections des sites

Architecte
HMS Architektur und Planung
3700 Spiez
Ingénieur en Construction Bois
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun
Propriétaire du Bâtiment
Einwohnergemeinde Uttigen
3628 Uttigen
Type
Künzi + Knutti AG
3715 Adelboden
